產品簡介

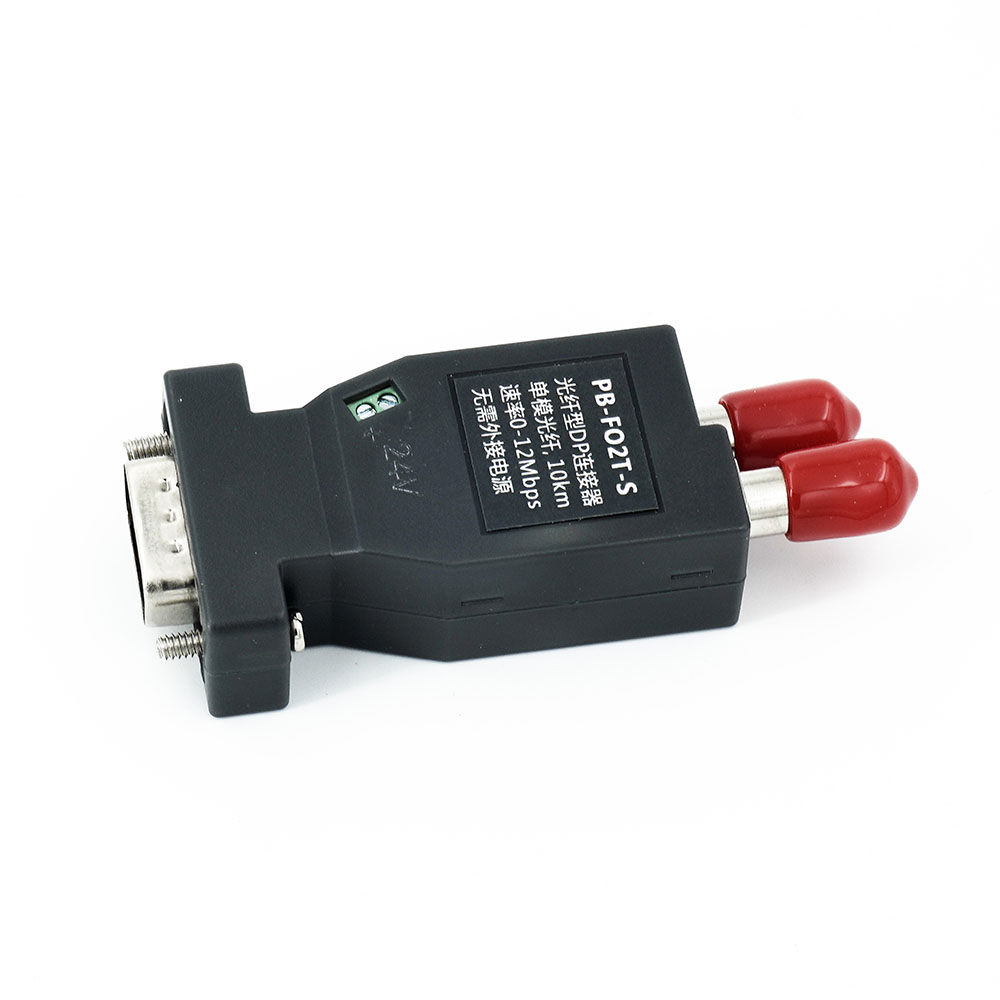

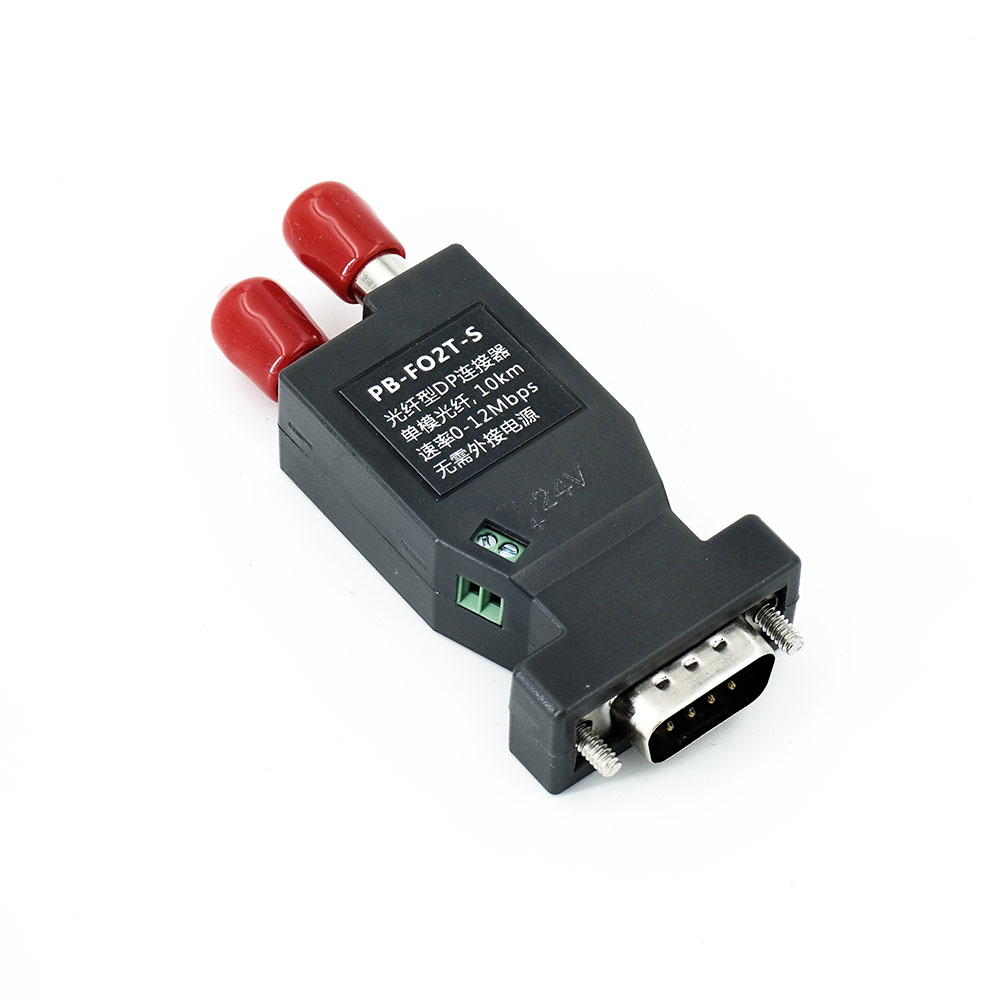

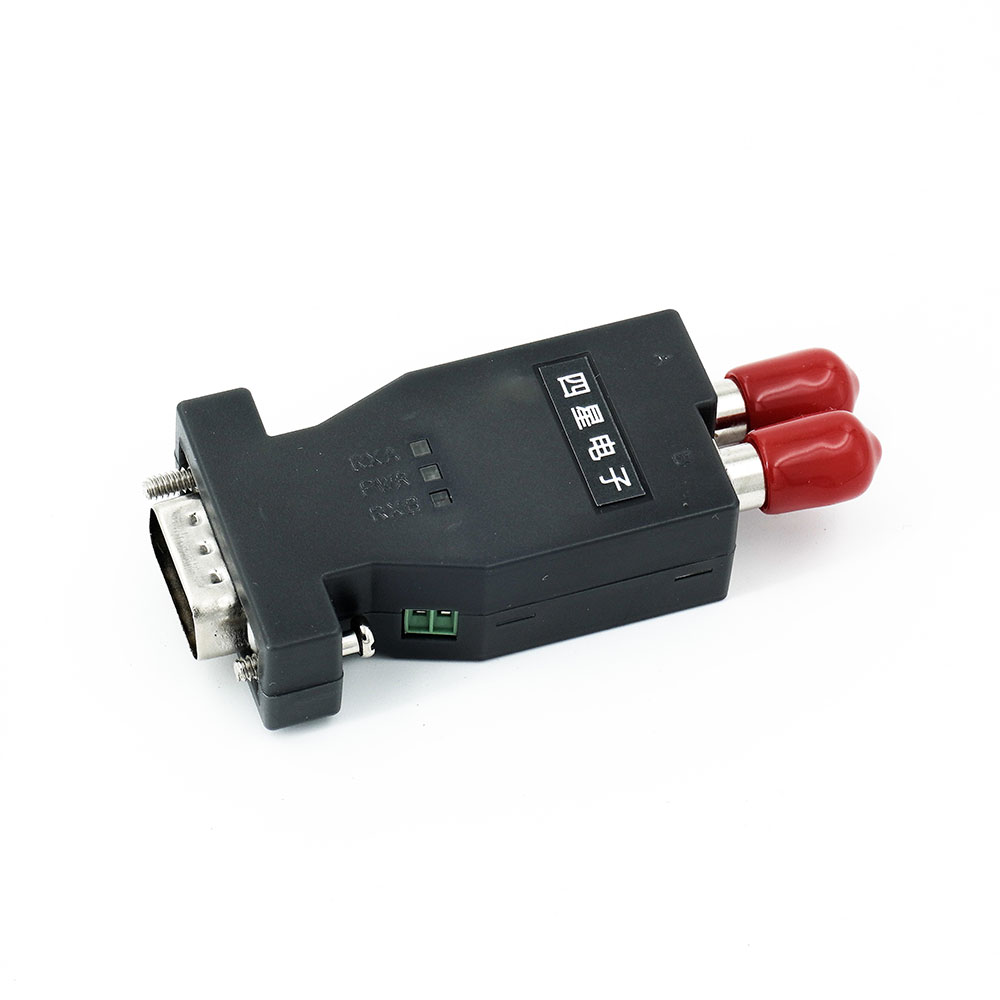

光纖型PROFIBUS總線連接器（單模）。1電2光，單纖傳輸，180度直插安裝，體積更小適合狹窄空間。實現PROFIBUS信號高速遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。直接插設備的PROFIBUS/MPI/PPI插座，或插到總線上帶編程口的總線連接器上，無需再外接電源，速率0～12Mbps自適應，可組成總線型、星形和混合型光纖網絡，使用非常方便靈活。ST光纖接頭，適用光纖：單模 9/125、10/125、8.3/125um，光纖傳輸距離：0～10km。本產品具有外接24VDC電源端子，當設備的DP插座沒有電源輸出時則可外接24VDC電源。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口（A光口和B光口），單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。產品型號：PB-FO2T-S | |
多模62.5/125um、50/125um。產品型號：PB-FO2T-M | ||
光纖接口 | ST光纖接頭，不支持其它光纖接頭。 | |
波長 | A光口：1310nm發/1550nm收；B光口：1550nm發/1310nm收。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
光纖最大傳輸距離 | 單模光纖10公里，多模光纖2公里。 | |
電口參數 | 接口類型 | 符合PROFIBUS-DP標準的DB9M插頭。 |
通訊速率 | 0～12Mbps無延時自適應。 | |
電纜最大傳輸距離 | 與通訊速率密切相關，見表2-2。 | |
接口保護 | RS485端口具有浪涌保護器和±15KV ESD（靜電）保護。 | |
通訊協議 | PROFIBUS-DP、MPI、PPI、MODBUS、RS485自由口協議等。 | |
通用參數
|
工作電壓和功耗 | 由設備的PROFIBUS/MPI/PPI插座上的7腳和2腳輸出的24VDC電源供電，或6腳和5腳輸出的5VDC電源供電，自動選擇，24VDC與5VDC之間經DC/DC隔離電源模塊進行隔離。功耗0.3W。 如果設備的DP插座無電源輸出時，可以在產品的電源端子上外接24VDC±10%電源給產品供電。 |
接口隔離 | 電源端口-RS485口-光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP50 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 75mm×17mm×33mm（長×寬×高）。 | |
重量 | 30克。 | |
安裝方式 | 直接插接設備的PROFIBUS/MPI/PPI插座。 | |

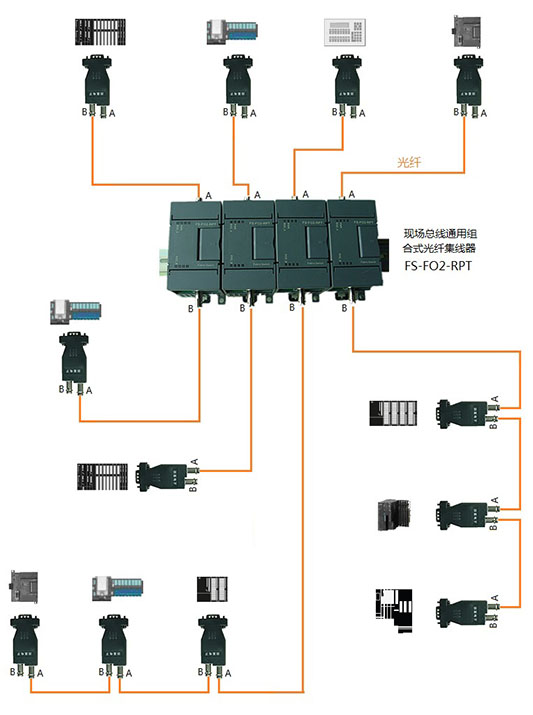

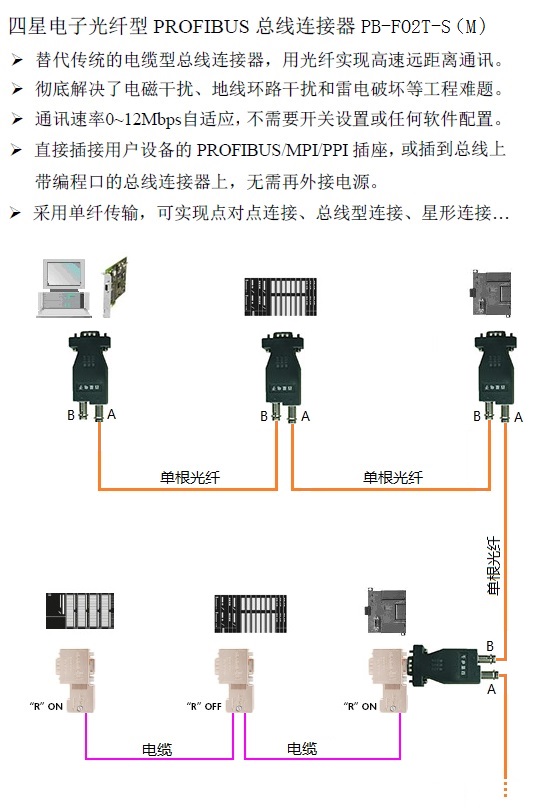

應用拓撲
